實際當中，智能建筑樓宇自控系統的集成是由其內部組成和運行的各個子系統共同構成的一個綜合系統，而樓宇自控系統往往需要解決的是各個子系統之間的相互關聯性和相互操作性等問題，如何較好的解決設備以及系統之間的諸如接口的標準化、協議的規范化、平臺的系統化、軟件應用的合理化以及運行管理的優化等問題則是當前實現綠色智能樓宇自控系統智能化、信息化以及集成化的關鍵所在。

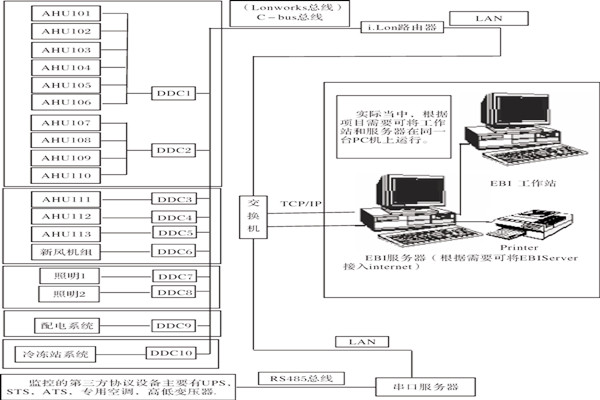

如圖所示，為以某地新建廠房BAS((Building Automation System)實際工程為研究對象所建立的樓宇自控系統設計方案，該控制系統由中央空調系統AHU(Air Handle Unit)、供配電系統、照明系統、冷凍站系統以及第三方協議設備等共同組成，其中空調系統主要包括十三臺中央空調機組(AHU101-AHU113)和一臺新風機組。由圖1可知，若按照系統采用的現場總線不同，整個樓宇自控系統則主要由霍尼韋爾(Honeywell)DDC(Direct Digital Control)控制器和第三方協議設備兩部分組成。若按照系統功能的不同，整個樓宇自控系統則主要由第三方協議設備與DDC控制器構成的底層部分以及EBI工作站與EBI服務器構成的頂層部分共同組成。

實際當中，整個樓宇自控的工作原理可以大致描述為：通過采用專用的傳感器采集各個子系統諸如溫度、濕度、流量、壓力以及其它的相應開關狀態等參數，再經過變送器轉化為標準的電壓以及電流信號并傳送至DDC控制器，控制器再按照相應的控制算法以及控制規律對輸送進來的數據進行處理，最后將處理而得到的控制指令傳送至各個子系統對應的執行器并進行相應的動作，與此同時，EBI服務器將通過C-bus總線接收相應的數據信號。此外，需要指出的是，系統當中的第三方協議設備主要是指系統生產廠商之外的其他廠商所提供的設備，這些樓宇自控設備則不需要專門對其進行相應的控制，而只需通過數據分析以及解碼操作來實現EBI服務器與這些設備的通訊，從而實現樓宇自控實時監測。
